新製品一覧

選択中のカテゴリー:

GNA-63-5W+　GaN MMIC パワーアンプ（10〜6000 MHz）

・10 〜 6000 MHz、50Ω
・PSAT +38.5dBm typ
・6W以上の高出力(PIN = +26dBm)
・35%の高効率PAE
・+28V 電源で動作
・5×5mm 32ピンQFNパッケージ

GNA-252-5W+　GaN MMIC パワーアンプ（10〜2500 MHz）

・10 〜 2500 MHz、50Ω
・PSAT +40dBm typ
・8W以上の高出力(PIN = +26dBm)
・47%の高効率PAE
・+28V 電源で動作
・4×4mm 20ピンQFNパッケージ

PMA6-xx-10W+ シリーズ MMIC高出力パワーアンプ

・Cバンド～Xバンドの主要帯域をカバー（5.6～7.1／7.1～8.5／10.0～11.7GHz）、50Ω
・Psat:+39dBm（約8W）の高出力。1チップでシステムの最終段を実現
・最大30.3 dBの高利得＋最大32.6%の優れたPAE
・高PAR通信信号に最適化された高リニアリティ設計（OIP3 最大+47.1dBm typ）
・入出力は完全50Ωに整合済み。外付け整合回路不要で即実装可能
・コンパクトな6×6mm 28リードQFNパッケージ

XAT-シリーズ　超小型1×1mm MMIC固定アッテネータ

・広帯域DC～45 GHz、50Ω
・業界最小クラスの1×1mm 2端子QFNパッケージ
・高耐入力電力、最大2Wの
・優れたリターンロス（標準15dB）
・GaAsプロセスによる双方向・完全吸収型設計
・0 / 3 / 4 / 6 / 10 dBをラインナップ（5 / 30 dBも近日発売）

DC-18GHz 非磁性フレキシブルケーブル

・極低温環境対応
・非磁性・ニッケルフリー構造
・外径0.086インチおよび0.141インチの2種類
・SMA、SMP、SSMPコネクタオプション
・標準長10~50 cmを在庫保有
・カスタム仕様対応可(ご要望に応じて)

SSG-1R5G-RC　信号発生器

・低価格
・0.01 〜 1.5 GHz
・高出力　-60〜+23 dBm
・低位相雑音、低高調波
・SMAコネクタ

185FR-KF+　RFアダプタ 1.85mmメス to 2.92mm メス

・超広帯域　DC〜40 GHz、50Ω
・低挿入損失　0.17dB　Typ.
・良好なVSWR 1.09 : 1 Typ.
・ライトアングル
・動作温度範囲 -45℃〜+125℃

ZX60-5123LN+　SMAコネクタ、リニアアンプ

・低雑音指数、低位相雑音
・広帯域にわたるフラットなゲイン
・優れた直線性
・堅牢なユニボディ・コネクタ式筐体

PMA1-14LV+　超小型MMICローノイズアンプ

・0.05 to 10 GHz、50Ω
・21.9dBの高利得
・高出力P1dB +28.4dBm
・+5V 単一電源で動作
・1.5 x 1.5mm QFNパッケージ

PMA1-14LN+　超小型MMICローノイズアンプ

・0.05 to 10 GHz、50Ω
・22dBの高利得
・高出力P1dB +21.5 dBm typ
・+6V 単一電源で動作
・1.5 x 1.5mm QFNパッケージ

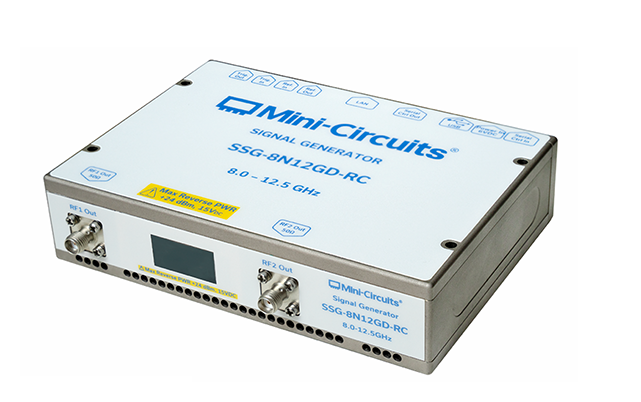

SSG-8N12GD-RC　信号発生器

・低価格
・8 ～ 12.5 GHz
・高出力 +23 dBm
・独立設定可能な２チャネル出力
・半導体高出力バーンイン試験、寿命試験
・卓上用信号発生器
・自動測定用
・X-バンドレーダテスト
・量子コンピュータ

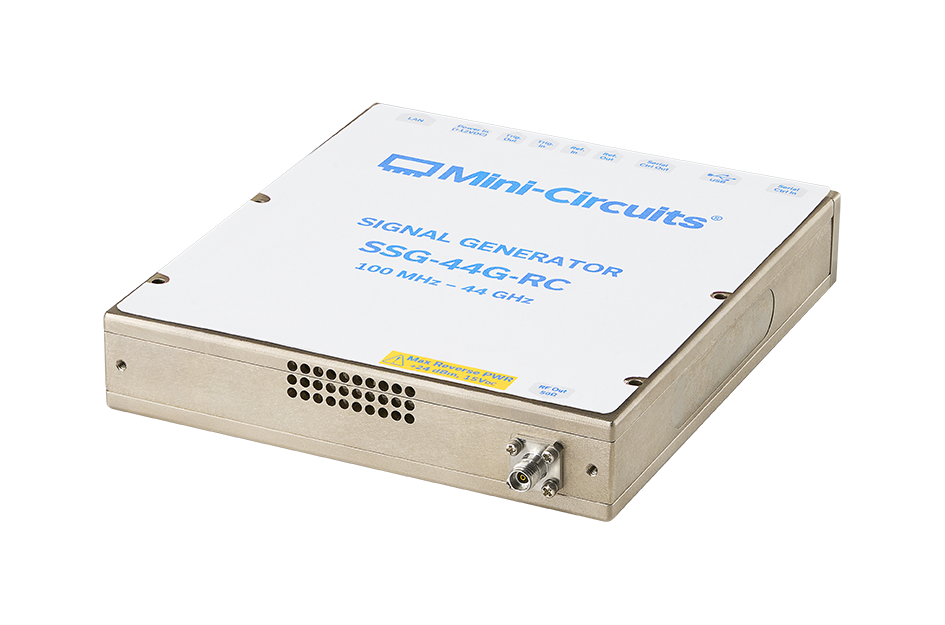

SSG-44G-RC 広帯域信号発生器

・低価格
・0.1 ～ 44GHz
・+17 dBmの高出力
・全帯域低位相雑音
・優れた低高調波 -30dBc typ
・ CW とパルス幅0.5usのパルス出力
・コンパクトで自動化も可能なUSBや
　Ethernet制御
・複数接続可能
・安全なSSH Ethernet 通信

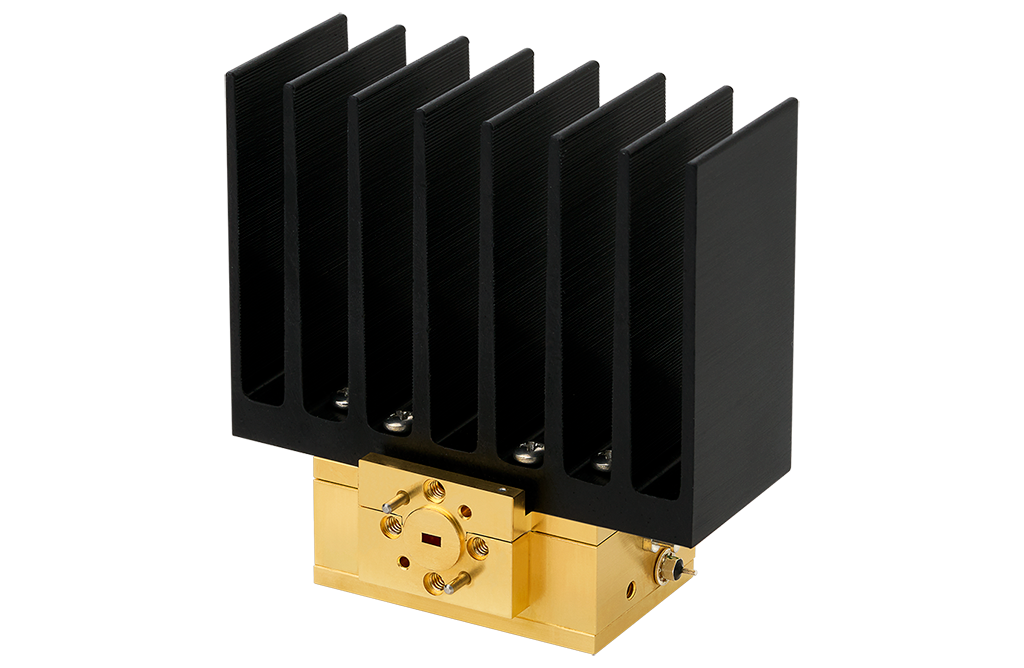

WVA-71863HP+　WR12中出力電力リニアアンプ

71~86GHz PSAT +24.5 dBm WR12導波管
・E-Band 中電力リニアアンプ
・自動車レーダテスト
・航空宇宙、防衛
・ミリ波バックホール
・高利得, 39 dB Typ.
・良好な利得偏差 ±1.5 dB Typ
・Psat　+24.5 dBm

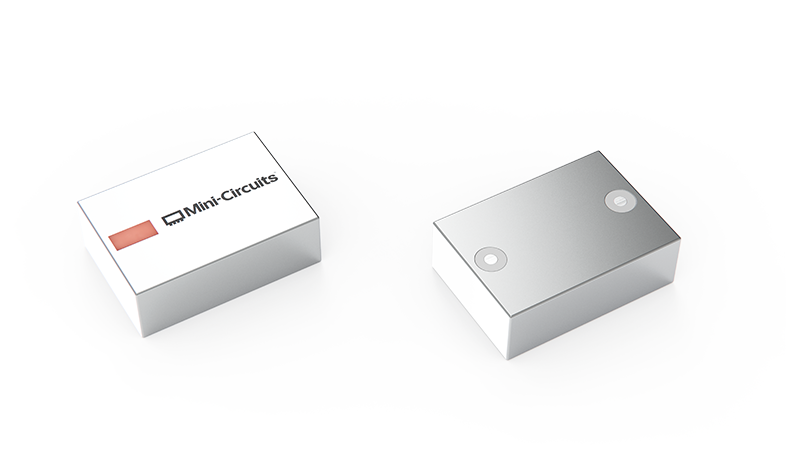

BFHKシリーズ　LTCC フィルタ

・4.3 ～ 23.8 GHz の通過帯域
・阻止帯域は最大40 GHz
・減衰量 100dB 以上
・周波数の変化を防ぐ、シールド構造
・実装面積の削減に有効なランドグリッド
　アレー構造
・1812 (4.5mm x 3.2mm) のパッケージ

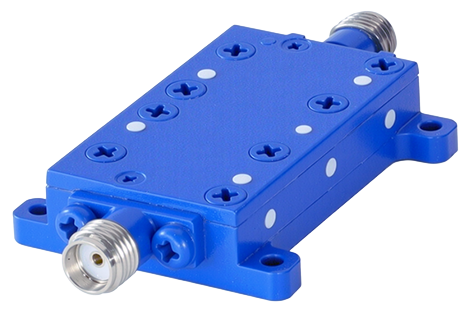

ZVBP-7220-S+　バンドパスフィルタ

・キャビティ構造
・7120 ～ 7320 MHz
・50Ω 　SMAコネクタ
・低挿入損失 1.5 dB Typ.
・高除去率 80 dB Typ
・良好なリターンロス 18 dB Typ.
・許容電力 5W
